JD-iISD高压无功补偿设备智能投切装置
高压产品
采用真空交流接触器与可控硅阀并联结构，利用可控硅阀实现准确过零投切，电容器投入时的涌流平均值小于1.42倍，最大涌流值小于1.48倍；可控硅阀无需散热器，可靠性高；控制器和可控硅阀通过光纤连接，高低压完全隔离、安全性高；
采用真空交流接触器与可控硅阀并联结构，利用可控硅阀实现准确过零投切，电容器投入时的涌流平均值小于1.42倍，最大涌流值小于1.48倍；可控硅阀无需散热器，可靠性高；控制器和可控硅阀通过光纤连接，高低压完全隔离、安全性高；

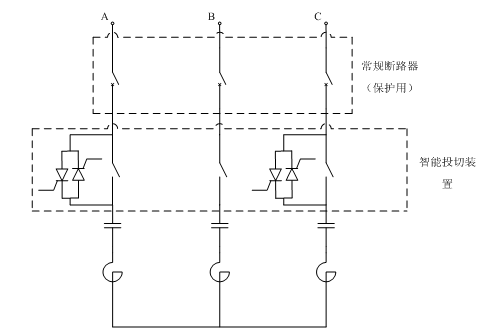

构成：可控硅阀；单相交流真空接触器；高频电流源；智能控制器。
技术特点：采用真空交流接触器与可控硅阀并联结构，利用可控硅阀实现准确过零投切，电容器投入时的涌流平均值小于1.42倍，最大涌流值小于1.48倍；可控硅阀无需散热器，可靠性高；控制器和可控硅阀通过光纤连接，高低压完全隔离、安全性高；装置结构简单，体积小、10kV/200A的装置体积为1200mm*1200mm*2200mm；触发板具有电子BOD功能，确保触发脉冲丢失时可控硅强制触发而不损坏设备；装置具有智能、常规和傍路模式，用户可灵活选择。
功能：实现过零投切，显著降低电容器投切所产生的暂态冲击电压和电流；延长电容器、投切开关的使用寿命；促进电网安全运行，改善电网供电质量。
应用范围：电容器组频繁投切；对电能质量要求高；节能降损要求高。
